Verifica e ricerca punto/i perdita acqua tubazione impianto di riscaldamento presso la base militare di Bracciano (Roma).
Strumenti e attrezzatura utilizzata:
- Cerca servizi C-SCOPE MXL2 DL
- Rilevatore gas tracciante Idrogeno tipo HUNTER H2 “VOLTA”
- Geofono HYDROLUX HL500-PRO
- Sensore gas tracciante PAM H2-1
- Correlatore CORRELUX C3-STANDARD
- Nebulizzatore TIB40
La ricerca della perdita d’acqua della tubazione dell’impianto di riscaldamento, che alimenta gli edifici della base militare, si è svolta in 3 fasi.
- Esame a vista per individuare la tubazione da esaminare e il percorso della stessa.
- Indagine con il correlatore.
- Indagine con gas tracciante.
Si é proceduto, inizialmente, con l’esame visivo per individuare la tubazione da esaminare.

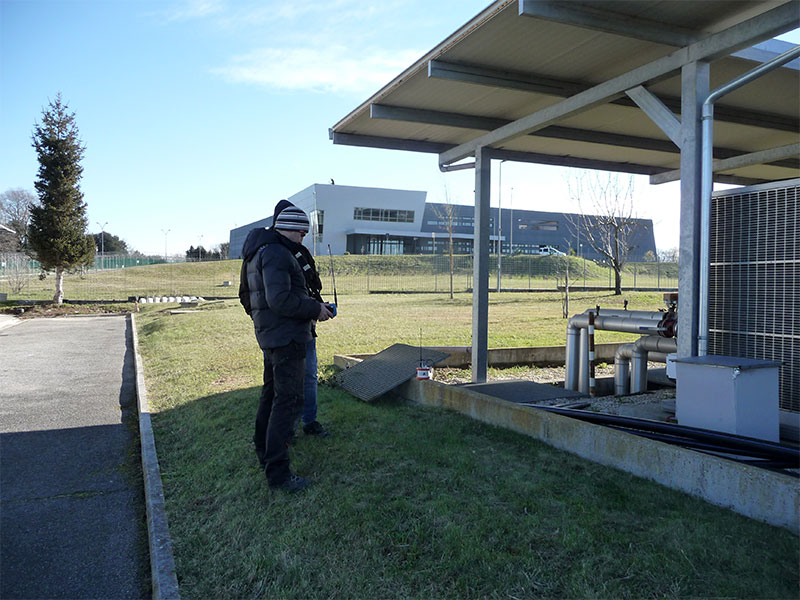

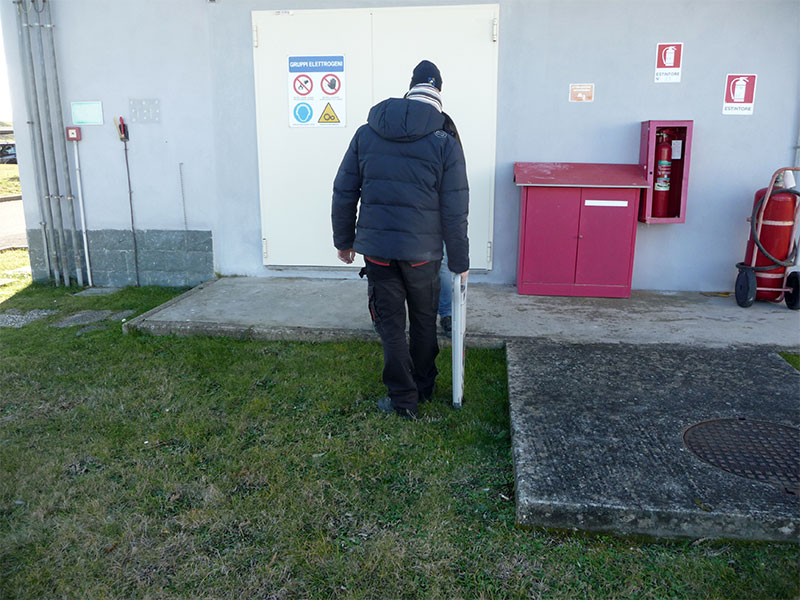

In seguito con lo strumento Cerca Servizi, si è individuato il percorso e la profondità delle tubazioni.

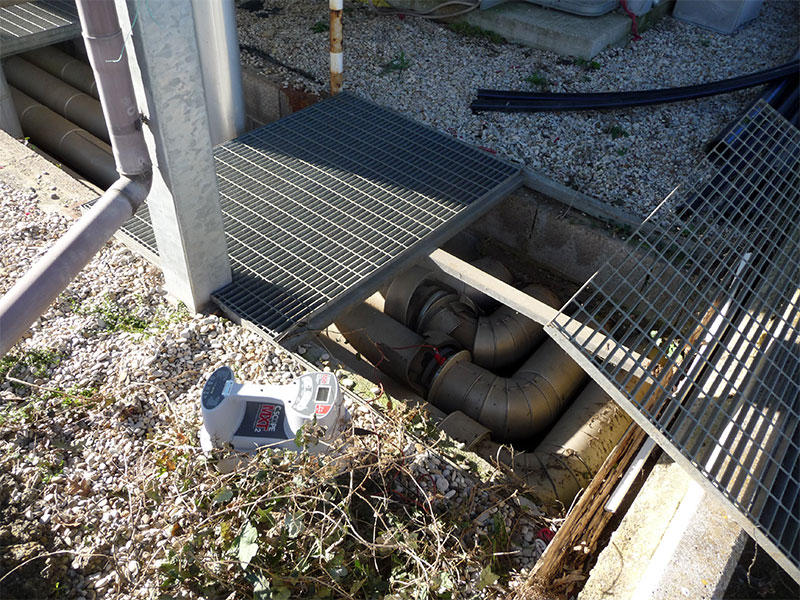

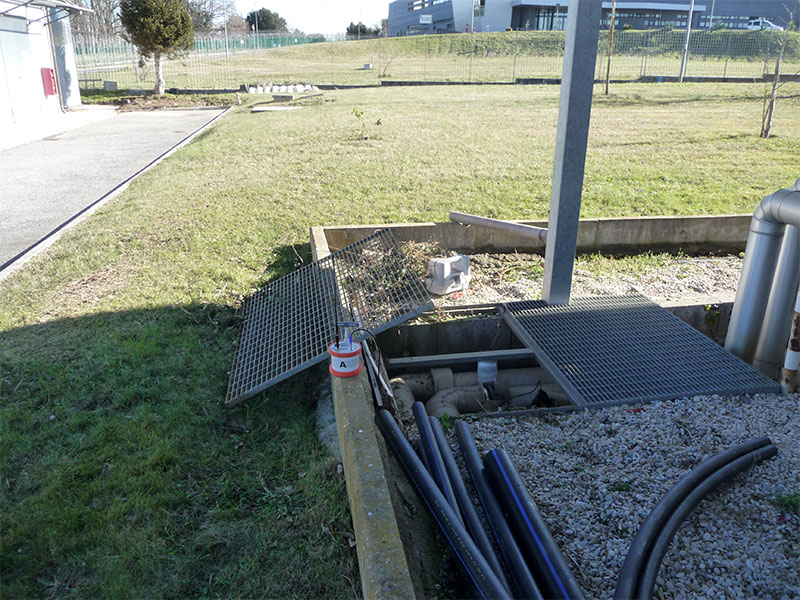

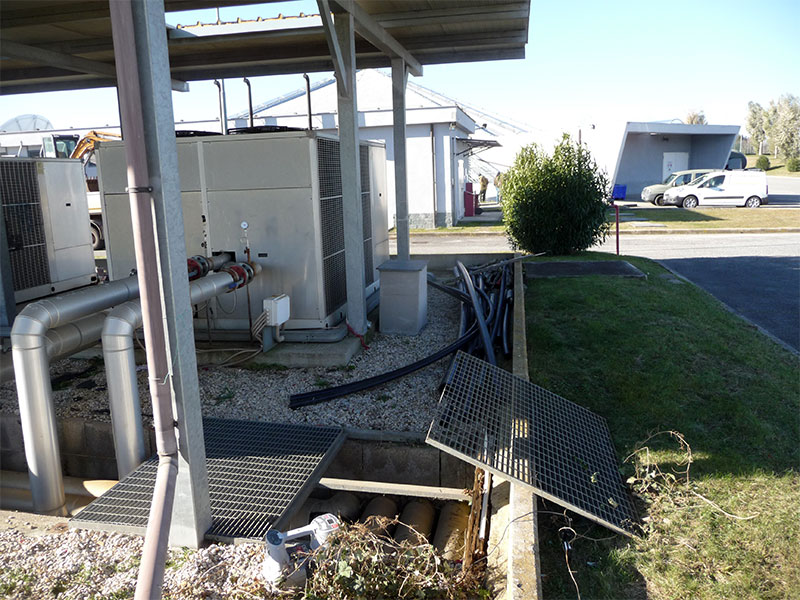

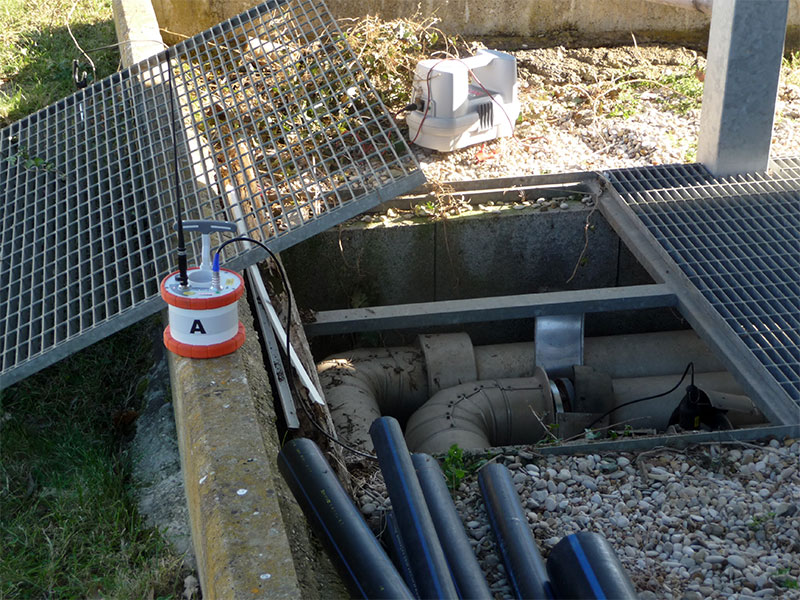

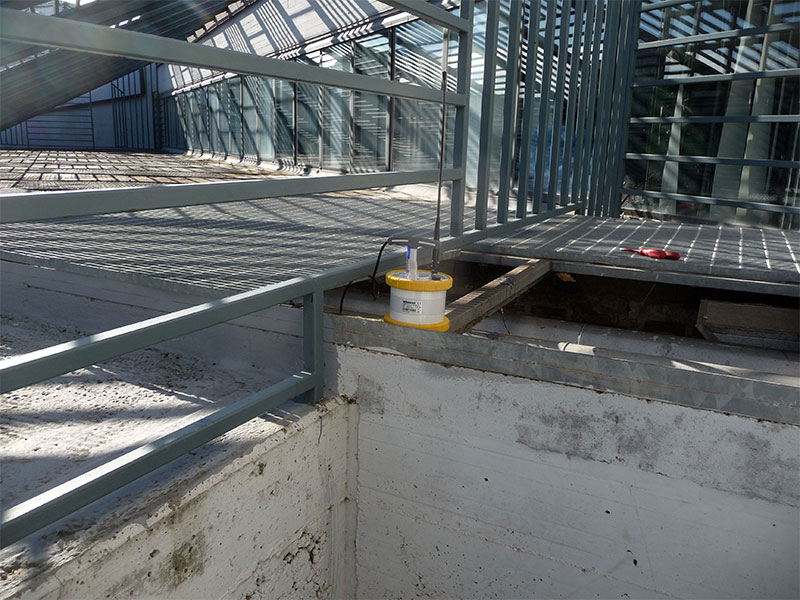

Individuata la tubazione, si è proceduo ad applicare alle 2 estremità della tubazione stessa il sensore A e il sensore B del Correlatore in modo da effettuare una pre-localizzazione della perdita dell’impianto.(vedi foto)

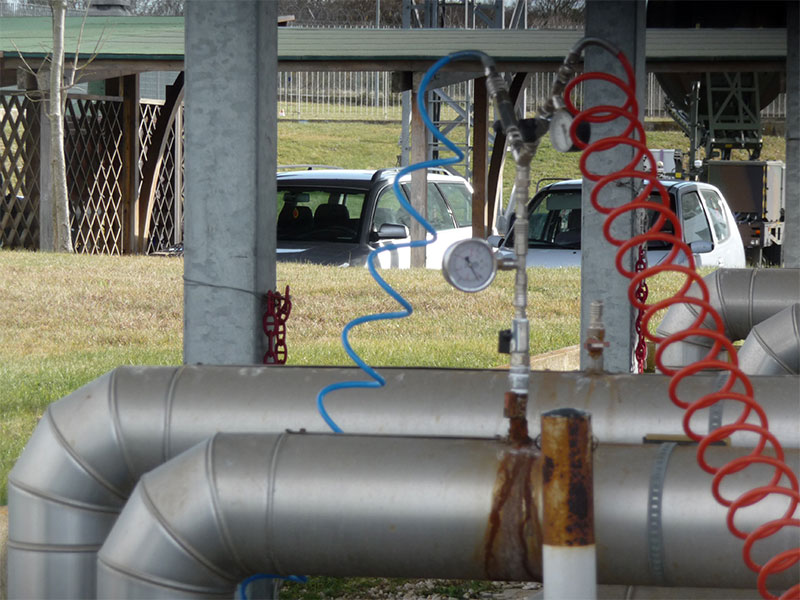

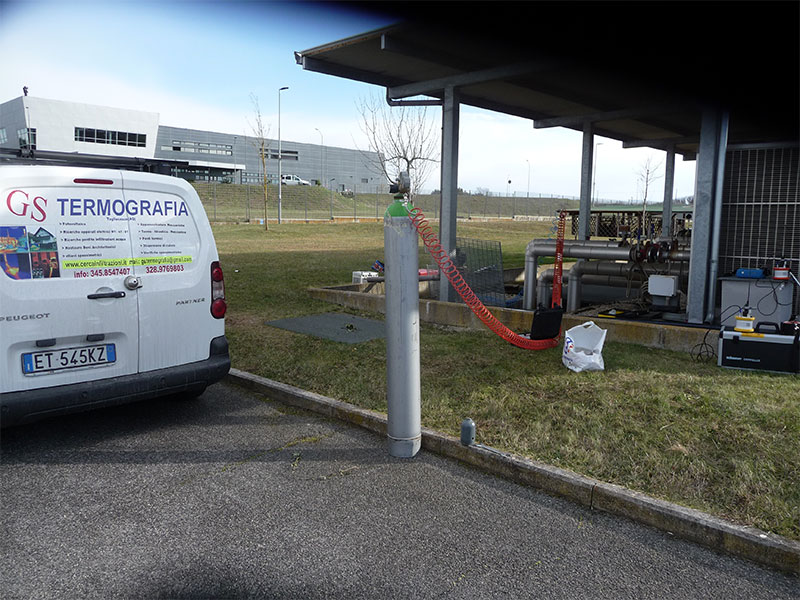

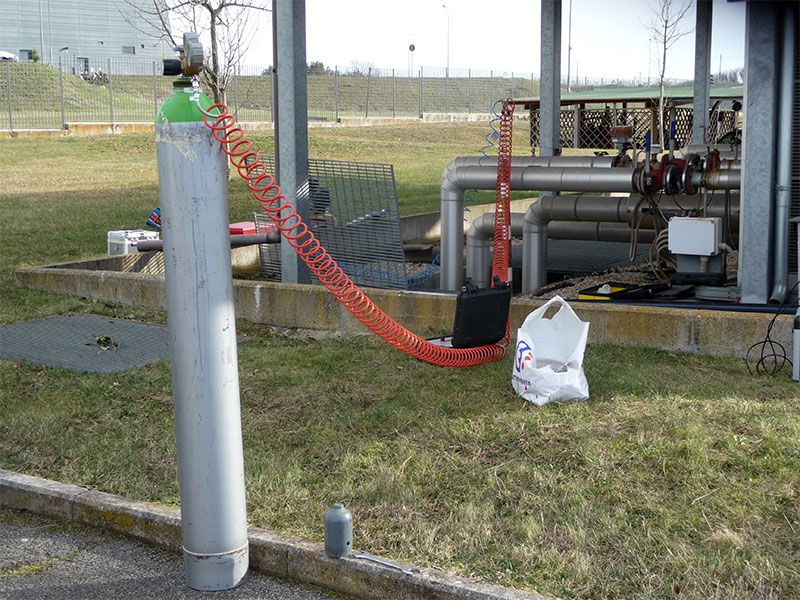

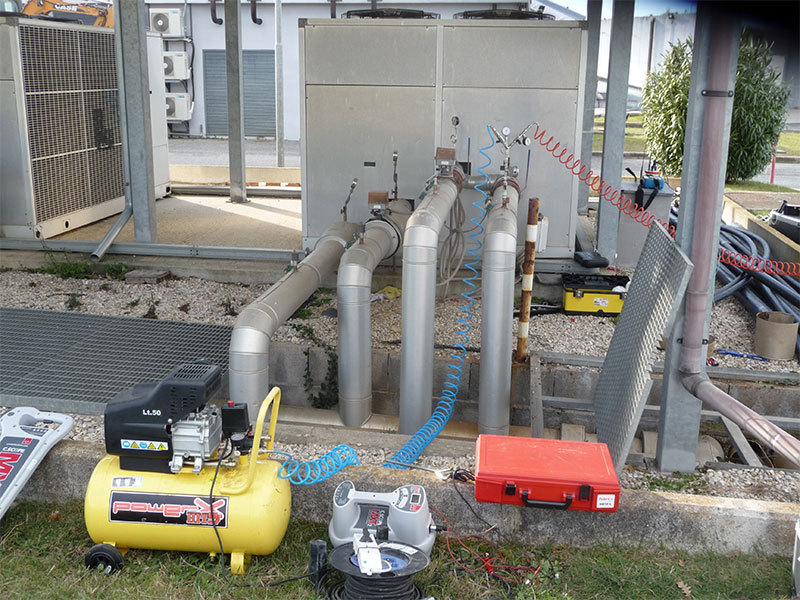

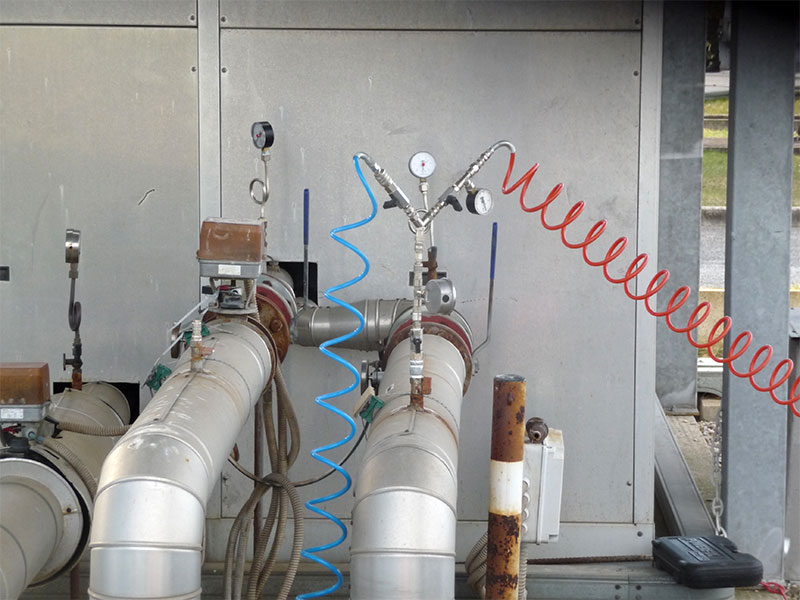

Successivamente si é messo in pressione l’impianto, con l’immissione del gas tracciante.

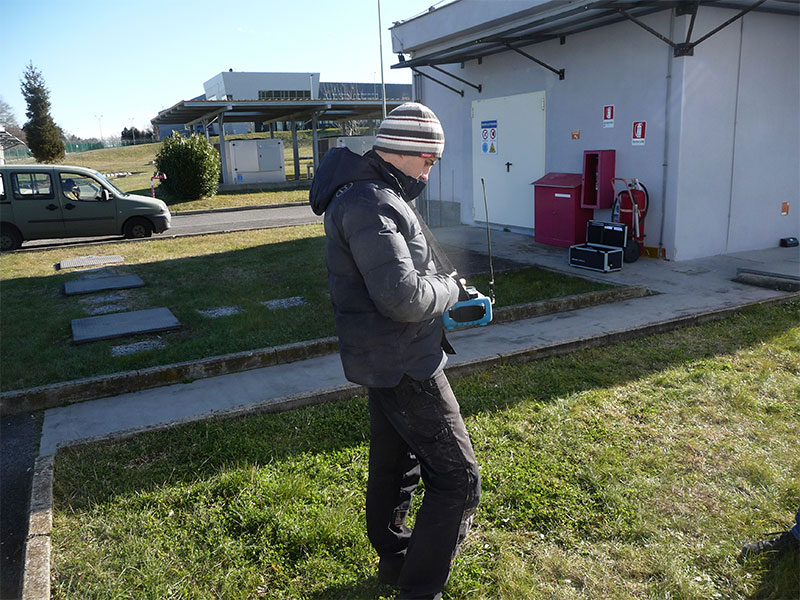

Si e proceduto ad esaminare, mediante il gas tracciante, la tubazione, per l’individuazione del punto di perdita, attraverso la strumentazione adatta a tale scopo.
Mediante la nostra strumentazione si è individuata l’area di fuoriuscita del gas. (vedi foto allegate).

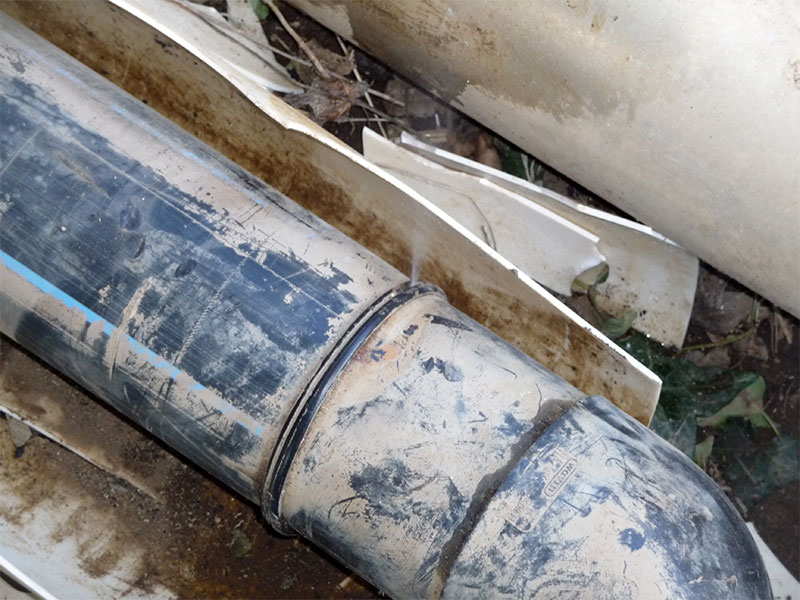

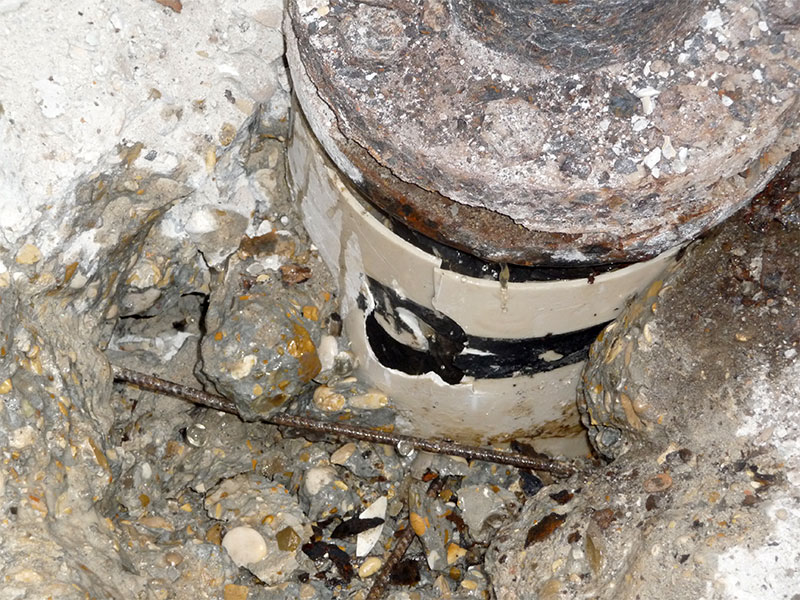

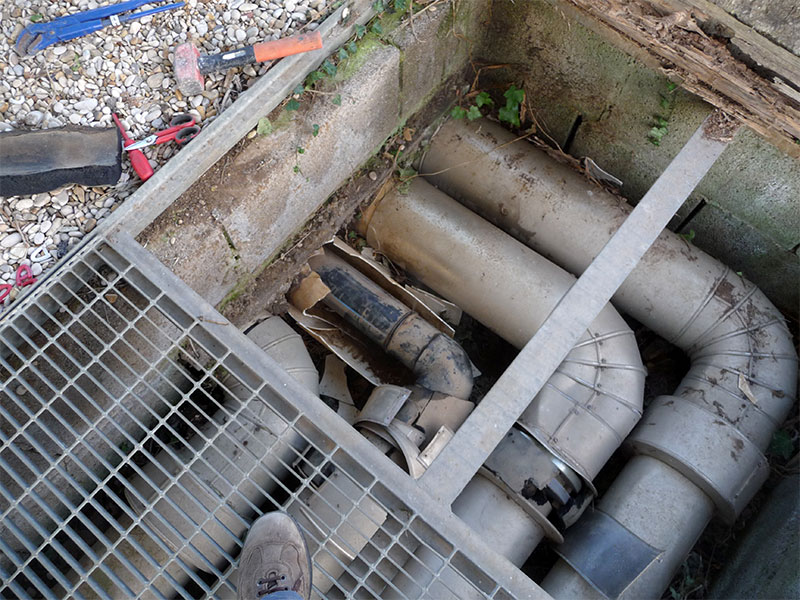

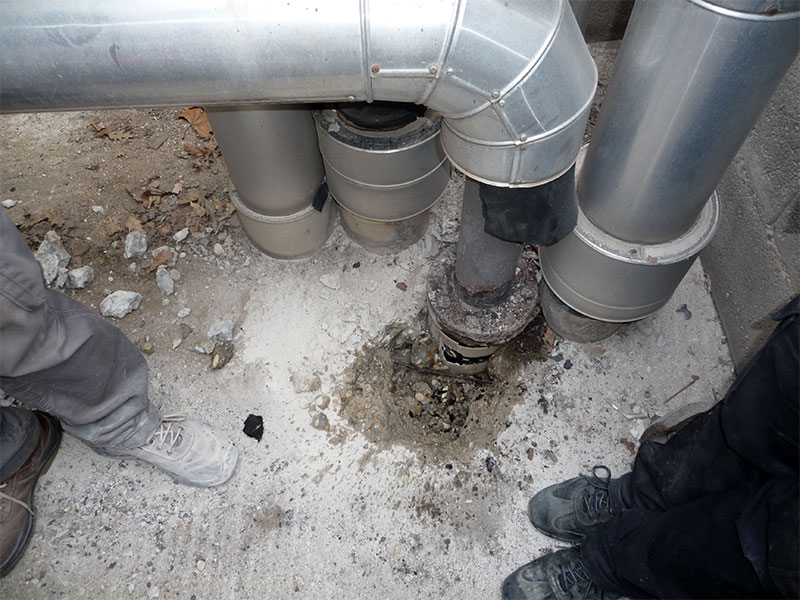

In seguito si è intervenuti, per trovare il tubo ed, eseguire la riparazione.
Eseguita la riparazione, si è messo di nuovo in pressione l’impianto per verificare la tenuta dello stesso ed, escludere altre perdite.
Messo di nuovo in pressione l’impianto, si è visto che la pressione continuava a scendere ciò indicava che c’era un’altra perdita.
Si è di nuovo messo in pressione l’impianto con il gas tracciante ed è stata individuata anche la seconda perdita.

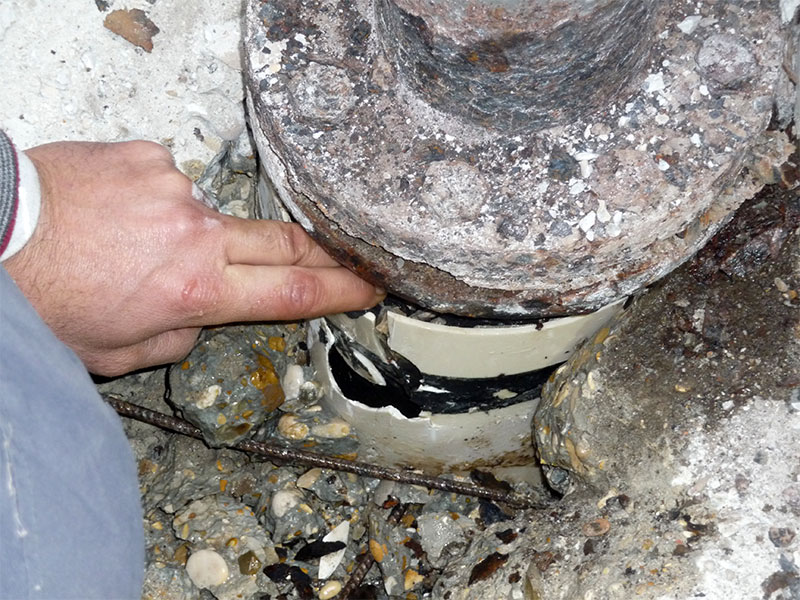

Suddetta perdita si trova interrata circa un metro sottostante un basamento in cemento armato per cui risulta difficoltosa la riparazione.
La ditta preposta alle riparazioni ha quindi deciso di sostituire un tratto di tubazione, baypassando la perdita in modo da non causare altre problematiche alle tubazioni adiacenti a quella presa in esame.
